Введение

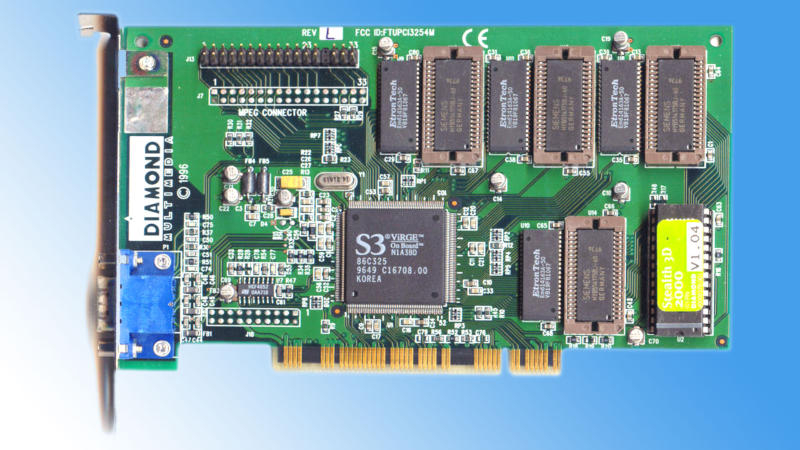

Старые видеокарты хранят в себе множество интересных технических решений, которые сегодня кажутся необычными. Один из таких примеров — видеокарта S3 Virge DX 4MB, в которой производитель намеренно сделал чёрный цвет не совсем чёрным. Энтузиаст с YouTube-канала Bits und Bolts решил исправить этот недочёт, проведя глубокий анализ и модификацию VBIOS.
В этой статье вы узнаете:
— Почему S3 искусственно осветляла чёрный цвет
— Как энтузиаст обнаружил и изменил нужный параметр
— Какие сложности возникли при редактировании прошивки
—
Почему чёрный был серым?
Особенности CRT-мониторов и стандарта NTSC
Производитель S3 намеренно осветлял чёрный цвет, чтобы тёмные участки изображения не выглядели слишком глубокими на ЭЛТ-мониторах. Это соответствовало стандарту NTSC, который требовал определённого баланса яркости.
— Pedestal bit — специальный бит в VBIOS, отвечающий за подъём уровня чёрного.
— Изначальное значение — 3F (шестнадцатеричное), что делало чёрный цвет тёмно-серым.
— При сбросе бита до 1F цвет становился ближе к настоящему чёрному.
Зачем это было нужно?
*»CRT-экраны того времени могли терять детали в тенях, если чёрный был слишком глубоким»* — объясняет энтузиаст.
—
Как нашли и исправили проблему
Поиск нужного бита в VBIOS
Энтузиаст использовал отладчик и шестнадцатеричный калькулятор, чтобы найти параметр, отвечающий за уровень чёрного.
— Ключевой адрес — 3c4 (изменение значения на 0 делало фон полностью чёрным).
— После проверки стало ясно, что один из 8 битов управлял этим эффектом.
Модификация прошивки
Для окончательного исправления потребовалось:
1. Конвертировать VBIOS в редактируемый файл.
2. Найти в ассемблерном коде два совпадения.
3. Изменить шестнадцатеричное значение с 20 на 00.
4. Пересчитать контрольную сумму, чтобы система не отвергла прошивку.
Итог: после перепрошивки видеокарта стала отображать настоящий чёрный цвет.
—
Вывод: почему это важно?
Исторический интерес
Этот случай показывает, как аппаратные ограничения прошлого влияли на программные решения.
Достижение энтузиаста
— Глубокий анализ VBIOS и ассемблерного кода.
— Успешная модификация без «кирпича» устройства.
— Доказательство, что даже старые технологии можно улучшить.
*»Это не просто исправление цвета — это восстановление оригинального замысла изображения»* — резюмирует автор.
—
Итог: благодаря усилиям энтузиаста, S3 Virge DX теперь может отображать идеальный чёрный, как и задумывалось изначально.
